Escribe siempre número y unidad. Identifica la potencia y energía de un equipo usando su documentación.
Clase 4 de 21
Clase 4. Entiende kW, kWh, voltios y amperios
0 de 21 clases completadas
Contenido
Idea clave
La potencia dice a qué ritmo se usa o entrega energía. Se mide en vatios, W, o kilovatios, kW. La energía cuenta lo acumulado durante un tiempo y se mide en Wh o kWh. Un aparato de 2 kW encendido media hora consume 1 kWh si mantiene esa potencia.
Ampliar ilustración Atención
Los voltios, V, miden la tensión entre dos puntos. Los amperios, A, miden la corriente que circula. No necesitas medirlos en un equipo abierto para aprender: trabaja con las fichas y los ejemplos de la clase.

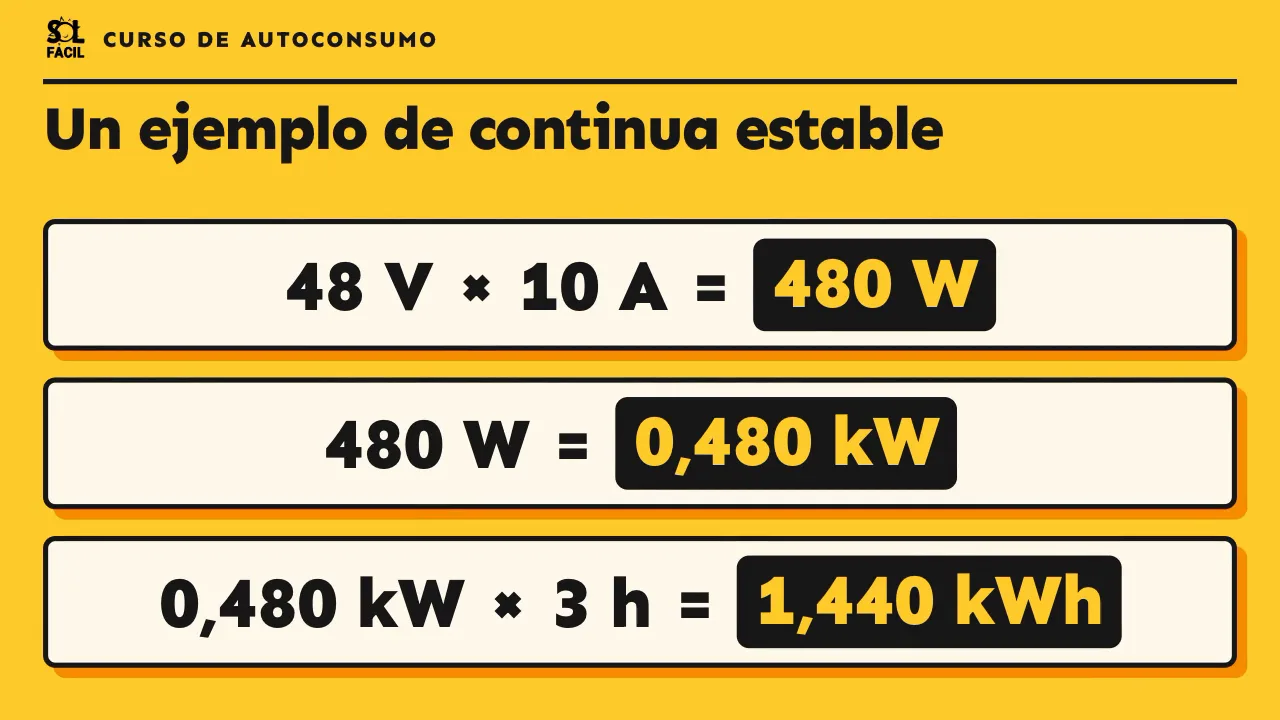

En corriente continua estable, potencia = tensión × corriente. Con 48 V y 10 A obtienes 480 W, o 0,480 kW. Durante tres horas son 1,440 kWh. Si la potencia cambia, calcula cada intervalo y suma sus energías. Para alterna veremos el factor de potencia en la clase 10.
Ampliar ilustración Los kWp, kilovatios pico, describen la potencia nominal de los paneles bajo condiciones de ensayo. No son una producción garantizada ni un máximo que nunca pueda superarse. Anota por separado kWp de paneles, kW del inversor y kW contratados. En un trámite usa la definición de potencia que pide ese trámite, no la primera cifra que encuentres.
Ver el cálculo
La tensión U, en voltios (V), es la diferencia de potencial entre dos puntos. La corriente I, en amperios (A), mide el flujo de carga eléctrica. La potencia P, en vatios (W), indica a qué ritmo se transfiere energía. La energía E, en vatios hora o kilovatios hora, cuenta lo acumulado durante un tiempo.
Un kilovatio son 1.000 vatios. Un kilovatio hora son 1.000 vatios hora. La letra h cambia la magnitud: una batería de 5 kWh no es lo mismo que un inversor de 5 kW.
En continua estable, P = U × I. Si un equipo usa 10 A a 48 V, recibe 48 × 10 = 480 W. Si mantiene esa potencia durante 3 horas, E = 0,480 kW × 3 h = 1,440 kWh. Si su potencia cambia, suma la energía de cada intervalo: E = Σ(Pi × Δti).
Los kWp describen la potencia nominal FV en condiciones de ensayo, no lo que producirá siempre. La potencia contratada corresponde a tu suministro; la potencia de paneles y la potencia de salida del inversor son otras cifras. En el RD 244/2019, la potencia instalada FV se define a partir de la potencia máxima del inversor o suma de inversores: no uses automáticamente los kWp de paneles en ese campo administrativo.
Cargando la herramienta…
Práctica y comprobación
Ver animación
Comprueba lo que has entendido
Piensa tu respuesta y abre la explicación para comprobarla.
1. «¿2 kW durante media hora son 2 kWh?»
Ver respuesta y explicación
No: 2×0,5=1 kWh.
2. «¿5 kWh de batería garantizan una salida de 5 kW?»
Ver respuesta y explicación
No: capacidad y potencia son datos diferentes.
Fuentes y enlaces
Real Decreto 244/2019 consolidado · Reglamento electrotécnico para baja tensión (RD 842/2002)
Vídeo: Clase 04. Entiende kW, kWh, voltios y amperios
Distingue tensión, corriente, potencia y energía, y calcula kilovatios hora con un ejemplo de continua estable.
Audio de la clase
Reproducir audioTranscripción del audio
Para preparar tu instalación, aprende a leer las unidades. Los voltios expresan tensión: la diferencia de potencial entre dos puntos. Los amperios expresan corriente: el flujo de carga eléctrica. No son dos maneras de medir lo mismo. Los vatios indican potencia, el ritmo al que se transfiere energía. Los vatios hora y kilovatios hora cuentan energía acumulada durante un tiempo. Un kilovatio equivale a mil vatios. La letra h cambia lo que estás midiendo. Mira este ejemplo de continua estable: cuarenta y ocho voltios por diez amperios son cuatrocientos ochenta vatios. Si mantienes esa potencia tres horas, multiplicas cero coma cuatrocientos ochenta kilovatios por tres: obtienes uno coma cuatrocientos cuarenta kilovatios hora. Si la potencia cambia, calcula la energía de cada intervalo y súmala. Dos kilovatios durante media hora equivalen a un kilovatio hora. No confundas la potencia que un equipo puede entregar con la energía que acumula una batería. Los kilovatios pico describen la potencia nominal de los paneles en condiciones de ensayo; no garantizan esa producción todo el tiempo. Guarda por separado potencia de paneles, potencia del inversor y potencia contratada. Escribe siempre la unidad junto a cada número.
