Identifica CC, CA y PE en un esquema conceptual. Guarda tensión y corriente nominal/máxima como datos separados.
Clase 10 de 21
Clase 10. Sigue la electricidad: continua y alterna
0 de 21 clases completadas
Contenido
Idea clave
Los paneles entregan corriente continua, CC o DC, con polos positivo y negativo. El inversor la convierte en corriente alterna, CA o AC. Reconoce en el esquema qué parte pertenece a cada lado: sus equipos y protecciones no se intercambian por tener números parecidos.
Ampliar ilustración En un suministro monofásico habitual hay unos 230 V entre fase y neutro. En uno trifásico 230/400 V hay unos 400 V entre fases y 230 V entre fase y neutro. La fase y el neutro forman parte del circuito de alimentación; el conductor de protección, PE, tiene otra función y no sustituye al neutro.

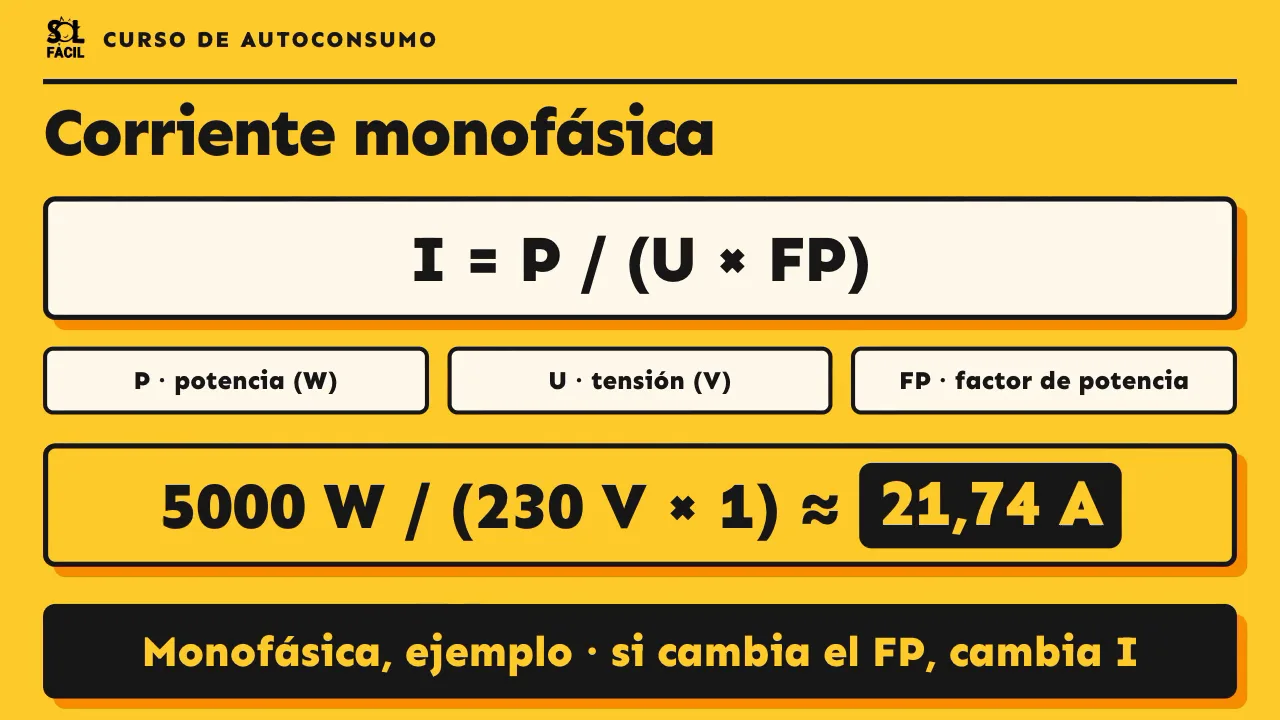

Ampliar ilustración Para calcular corriente necesitas potencia, tensión y, en alterna, el factor de potencia, FP. Este relaciona la potencia activa con la aparente: usa el dato correspondiente al equipo y al escenario. No lo inventes si falta. En el ejemplo monofásico de 5.000 W, 230 V y FP=1: 5.000÷230=21,74 A aproximadamente.
En trifásica equilibrada, la potencia se reparte entre las tres fases. La fórmula usa la tensión entre fases y √3, que vale aproximadamente 1,732. Con 10.000 W, 400 V y FP=1 salen 14,43 A por fase; no se vuelve a dividir entre tres. Para comprobar el calentamiento del cable necesitaremos además la corriente máxima de ficha del inversor.
Atención
Desconectar la parte de alterna no demuestra ausencia de tensión en la parte de paneles. Con luz pueden seguir generándola. Aprende con los esquemas y las fichas; la preparación del trabajo real debe identificar todas las fuentes y comprobar las condiciones seguras antes de intervenir.
Ver animación
Ver el cálculo
Los paneles entregan corriente continua (CC o DC), con polaridad positiva y negativa. El inversor la convierte en alterna (CA o AC). En la red española la alterna nominal es de 50 Hz. En un suministro habitual monofásico hay aproximadamente 230 V entre fase y neutro; en trifásico, 400 V entre fases y 230 V entre cada fase y neutro. No son dos tensiones intercambiables en una fórmula.
El factor de potencia FP relaciona potencia activa y aparente: FP = P/(U × I) en monofásica. Para ondas sinusoidales se expresa como cos φ. Si hay armónicos, FP y cos φ no son idénticos; el modelo básico de caída que usamos no cubre esa situación.
| Sistema, carga equilibrada cuando procede | Corriente de línea |
|---|---|
| Continua | I = P/U |
| Monofásica | I = P/(U × FP) |
| Trifásica equilibrada | I = P/(√3 × ULL × FP) |
Usa P en W y U en V para obtener A. Si ya conoces la corriente máxima de salida del inversor, usa ese dato para la comprobación térmica, no una corriente inferior deducida solo de su potencia nominal. No apliques el rendimiento dos veces: si P ya es potencia AC de salida, no vuelvas a dividirla por el rendimiento del inversor.
Ejemplos: 5.000 W a 230 V y FP=1 dan 21,7391 A. A FP=0,9 serían 24,1546 A. Una generación trifásica equilibrada de 10.000 W a 400 V y FP=1 da 14,4338 A por fase; no 25 A ni esa cifra dividida otra vez entre tres.
Cargando la herramienta…
Práctica y comprobación
Comprueba lo que has entendido
Piensa tu respuesta y abre la explicación para comprobarla.
1. «¿Uso 230 V entre fases en una red 230/400 V?»
Ver respuesta y explicación
No: entre fases son 400 V en ese sistema.
2. «¿El corte AC deja sin tensión los paneles?»
Ver respuesta y explicación
No: la luz puede mantener tensión DC.
Fuentes y enlaces
Reglamento electrotécnico para baja tensión (RD 842/2002) · Guía técnica ministerial, anexo 2
Vídeo: Clase 10. Sigue la electricidad: continua y alterna
Distingue los lados de continua y alterna del inversor, las tensiones 230/400 V y cómo se calcula la corriente monofásica y trifásica.
Audio de la clase
Reproducir audioTranscripción del audio
Tus paneles entregan corriente continua, con polaridad positiva y negativa. El inversor la convierte en corriente alterna. Distinguir ambos lados te ayuda a leer las fichas y a entender qué datos corresponden a cada parte de la instalación. En un suministro monofásico habitual tienes unos doscientos treinta voltios entre fase y neutro. En uno trifásico, cuatrocientos voltios entre fases y doscientos treinta entre cada fase y neutro. El neutro y la tierra cumplen funciones distintas. Para calcular corriente monofásica, divides la potencia entre tensión y factor de potencia. Cinco mil vatios, a doscientos treinta voltios y factor uno, dan aproximadamente veintiún coma setenta y cuatro amperios. Si cambia ese factor, cambia la corriente. En trifásica equilibrada aparece también la raíz de tres y utilizas la tensión entre fases. Diez mil vatios, a cuatrocientos voltios y factor uno, dan unos catorce coma cuarenta y tres amperios por fase. No vuelvas a dividir entre tres. Para la comprobación térmica, utiliza la corriente máxima del inversor cuando la conozcas. Y recuerda: desconectar el lado de alterna no garantiza ausencia de tensión en los paneles iluminados. Identifica los circuitos antes de preparar tu trabajo.
